Applicazioni delle macchine impastatrici per gomma nella lavorazione di composti per cavi

Che Impastatrice di gomma La macchina funziona effettivamente nella produzione di composti per cavi

Una macchina impastatrice per gomma, chiamata anche miscelatore interno o impastatrice a dispersione, è l'apparecchiatura di miscelazione principale utilizzata per trasformare la gomma grezza o i materiali di base polimerici in composti di cavi finiti pronti per l'estrusione. Nella produzione di cavi, il composto deve soddisfare severi requisiti elettrici, meccanici e termici. L'impastatrice di gomma ottiene questo risultato applicando un intenso stress di taglio, compressione e calore per fondere elastomeri, riempitivi, plastificanti, antiossidanti, ritardanti di fiamma e agenti vulcanizzanti in una massa uniforme e lavorabile.

La risposta diretta: una macchina impastatrice per gomma è indispensabile nella lavorazione dei composti dei cavi perché nessun'altra tecnologia di miscelazione batch offre la stessa combinazione di qualità della dispersione, controllo termico e capacità produttiva per i sistemi elastomerici ad alta viscosità. La miscelazione con mulino aperto non può eguagliare l'ambiente di miscelazione chiuso e controllato. I miscelatori continui bivite non hanno la flessibilità per la produzione multi-ricetta a breve termine tipica degli impianti di compositi per cavi.

I composti per l'isolamento e il rivestimento dei cavi contengono generalmente da 15 a 30 singoli ingredienti. La dispersione di ciascun ingrediente, in particolare nerofumo, silice e riempitivi ritardanti di fiamma, a un livello di particelle primarie inferiore a 5 micron, determina direttamente se il cavo finito supera i test di rigidità dielettrica, test di invecchiamento e standard di propagazione della fiamma come IEC 60332 o UL 1666. La geometria del rotore dell'impastatrice in gomma crea l'energia meccanica necessaria per rompere gli agglomerati e le superfici bagnate del riempitivo con catene polimeriche, un compito che approcci di miscelazione più semplici semplicemente non possono svolgere in modo coerente.

Tipi di composti per cavi con nucleo lavorati con un impastatore di gomma

I produttori di cavi lavorano con un'ampia gamma di famiglie di composti elastomerici ed elastomeri termoplastici. Ognuno di essi pone esigenze diverse sulle apparecchiature di miscelazione e l'impastatrice di gomma le gestisce tutte regolarmente.

Composti isolanti a base XLPE e PE

I compound di polietilene reticolabile (XLPE) per cavi elettrici a media e alta tensione richiedono ambienti di miscelazione estremamente puliti e una gestione precisa della temperatura. Gli agenti reticolanti del perossido iniziano a decomporsi sopra i 120°C, quindi l'impastatrice di gomma deve mantenere la temperatura del lotto al di sotto di questa soglia durante l'incorporazione. I moderni sistemi impastatori raffreddati ad acqua raggiungono temperature superficiali del rotore stabili entro ±3°C, prevenendo bruciature premature e garantendo comunque un'accurata dispersione del riempitivo in lotti compresi tra 50 e 500 litri.

Mescole Isolanti EPR ed EPDM

I composti di gomma etilene-propilene (EPR) e monomero di etilene-propilene-diene (EPDM) sono ampiamente utilizzati per i cavi di media tensione (da 1 kV a 35 kV) e per i cavi minerari grazie alle loro eccellenti proprietà elettriche e alla resistenza all'ozono. Questi composti contengono tipicamente da 60 a 100 parti per cento di gomma (phr) di argilla calcinata o silice trattata, richiedendo velocità elevate della punta del rotore, spesso da 40 a 60 giri al minuto, e cicli di miscelazione estesi da 8 a 14 minuti per lotto. Un impastatore di gomma con un fattore di riempimento compreso tra 0,65 e 0,75 ottimizza il lavoro di taglio su questi sistemi rigidi e ad alto riempimento.

Composto in PVC per guaine di cavi flessibili

Sebbene il PVC sia un materiale termoplastico, i composti flessibili del rivestimento del cavo in PVC contenenti da 40 a 80 phr di plastificante (tipicamente DINP o DIDP) si comportano reologicamente come la gomma durante la miscelazione e traggono enormi benefici dalla lavorazione interna del miscelatore. L'impastatore di gomma gelifica la resina di PVC con plastificante in modo rapido e uniforme, assorbendo stabilizzanti, riempitivi e pigmenti in un unico passaggio. Ciò produce un composto omogeneo con una durezza Shore A costante, in genere compresa tra 60 e 80, che è fondamentale per i cavi che devono superare i test di piegatura a freddo a -15°C o inferiori.

Composti di gomma siliconica per cavi ad alta temperatura

I cavi in gomma siliconica progettati per il funzionamento continuo a temperature comprese tra 150°C e 200°C sono adatti per applicazioni di riscaldamento automobilistico, aerospaziale e industriale. La gomma polidimetilsilossana composta con silice pirogenica (tipicamente da 25 a 45 phr) e agenti di accoppiamento silanici richiede l'azione di miscelazione delicata ma completa di un impastatore di gomma. La miscelazione eccessiva del silicone rompe le catene polimeriche e riduce la viscosità del composto in modo irreversibile, quindi le macchine impastatrici utilizzate per il silicone sono programmate con tempi di ciclo rigorosamente controllati e velocità del rotore inferiori da 15 a 30 giri al minuto.

Composti ritardanti di fiamma (FR) e privi di alogeni a basso contenuto di fumi (LSZH)

I composti per cavi LSZH, obbligatori nelle installazioni ferroviarie, metropolitane, navali e di edifici pubblici secondo standard come EN 50399 e IEC 60332-3, contengono da 150 a 250 phr di ritardanti di fiamma minerali come il triidrato di alluminio (ATH) o l'idrossido di magnesio (MDH). Questi carichi di riempitivo ultra-alti spingono i limiti di qualsiasi attrezzatura di miscelazione. L'impastatore di gomma è effettivamente l'unico miscelatore batch in grado di incorporare questi livelli di riempitivo in una matrice elastomerica EVA, EBA o poliolefinica mantenendo una reologia del composto accettabile. I design dei rotori con geometria tangenziale o interingranata sono selezionati appositamente per questa applicazione, con tempi di ciclo da 10 a 18 minuti e temperature del batch mantenute attentamente al di sotto di 170°C per prevenire la disidratazione dell'ATH.

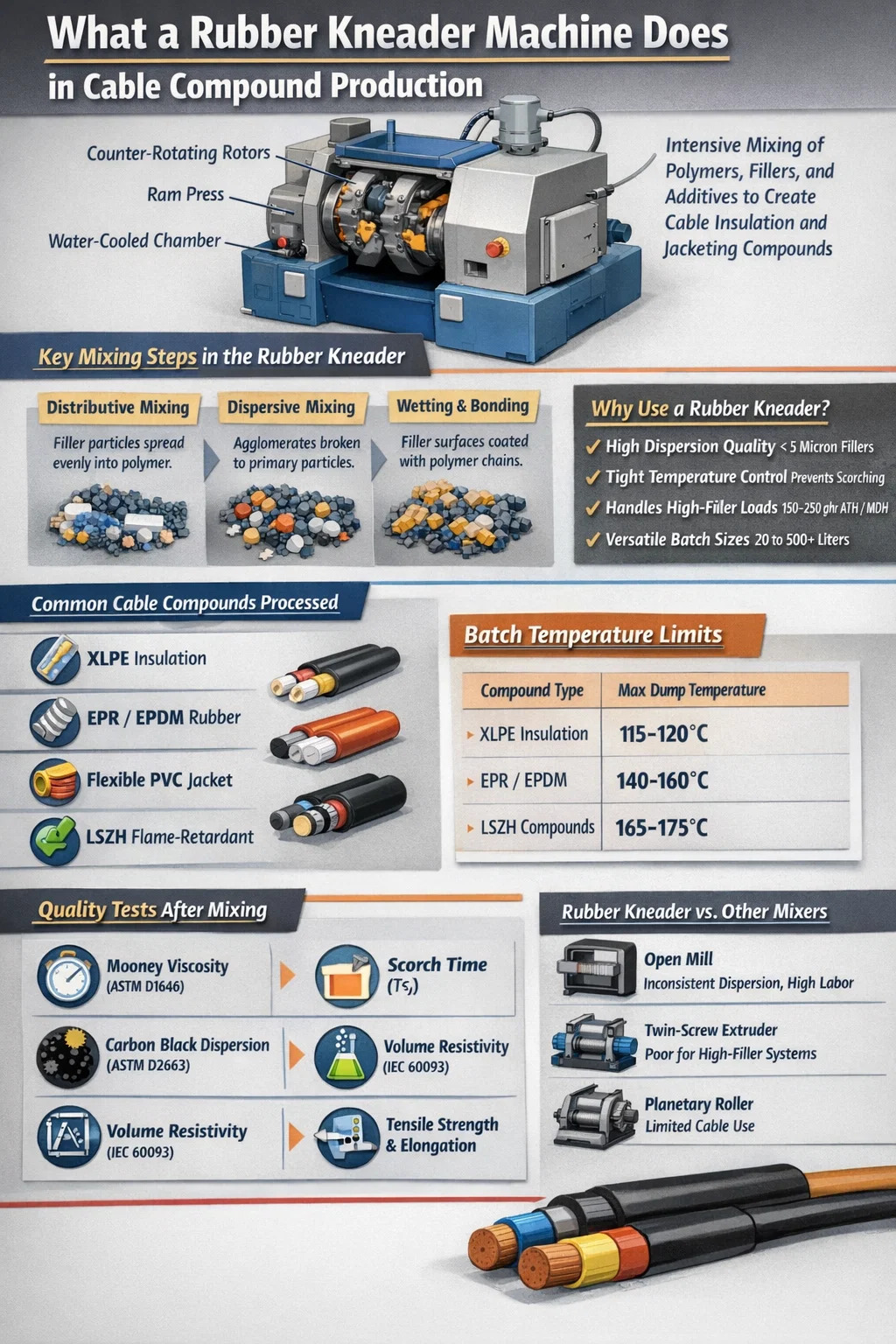

Come l'impastatrice di gomma gestisce le formulazioni di cavi ad alto contenuto di riempitivo

La sfida tecnica più grande nella lavorazione dei composti dei cavi è l’incorporazione di elevati volumi di riempitivo solido (nero di carbonio per gli strati semiconduttori, ATH/MDH per il ritardo di fiamma, argilla per l’isolamento EPR) senza creare agglomerati scarsamente dispersi o degradare la matrice polimerica. L'impastatrice di gomma risolve questo problema attraverso tre meccanismi sequenziali:

1. Miscelazione distributiva: I rotori controrotanti dividono e ricombinano ripetutamente il materiale batch, distribuendo le particelle di riempitivo in tutto il volume del polimero. Ciò avviene principalmente nei primi 2-4 minuti del ciclo di miscelazione quando il riempitivo è ancora agglomerato.
2. Miscelazione dispersiva: Quando la velocità del rotore aumenta o la pressione del pistone fa cadere il materiale nello spazio del rotore, le sollecitazioni di taglio che superano la forza coesiva degli agglomerati di riempimento li rompono. Questa è la fase critica per ottenere una dispersione di grado dielettrico nei composti isolanti.
3. Bagnatura e chimica delle superfici: La miscelazione continua spinge le catene polimeriche sulle superfici del riempitivo appena esposte, stabilizzando la dispersione e prevenendo la riagglomerazione durante la successiva lavorazione. Gli agenti accoppianti aggiunti durante la miscelazione legano chimicamente il riempitivo al polimero, migliorando in modo permanente le prestazioni meccaniche ed elettriche del composto.

Per un tipico composto LSZH contenente 200 phr MDH in una matrice EBA, l'impastatore di gomma deve fornire un'energia di miscelazione specifica compresa tra 0,10 e 0,18 kWh/kg per ottenere la dispersione target. I moderni sistemi di controllo delle impastatrici monitorano l'energia immessa in tempo reale e la utilizzano come criterio finale primario, in modo molto più affidabile del solo tempo.

Controllo della temperatura nelle operazioni di impastatura della gomma per composti di cavi

La temperatura è il parametro che più frequentemente causa la rottura del composto del cavo. Troppo basso e i riempitivi non si disperdono; troppo elevato e bruciatura, degradazione del polimero o disidratazione del riempitivo distruggono il lotto. Il sistema di gestione della temperatura dell'impastatrice in gomma deve gestire sia il calore generato dal lavoro meccanico sia il calore che deve essere rimosso per proteggere gli ingredienti sensibili.

Le moderne macchine impastatrici per gomma raggiungono questi stretti intervalli di temperatura attraverso il controllo della temperatura multizona: le pareti della camera di miscelazione, gli alberi del rotore e il pistone sono controllati in modo indipendente dalla temperatura utilizzando acqua o olio circolante. Termocoppie a infrarossi o a contatto posizionate in più punti della camera forniscono al PLC dati in tempo reale per regolare automaticamente la portata di raffreddamento o la velocità del rotore.

Selezione della geometria del rotore per la miscelazione del composto del cavo

Il rotore è il cuore di qualsiasi macchina impastatrice per gomma e la scelta della geometria del rotore influisce profondamente sulla qualità del composto nelle applicazioni con cavi. Vengono utilizzate tre famiglie di rotori primari:

Rotori tangenziali (non ingrananti)

I rotori tangenziali ruotano in direzioni opposte senza che le ali del rotore passino l'una attraverso i rispettivi volumi spazzati. Questa configurazione fornisce un volume libero più ampio (fattori di riempimento fino a 0,80) e gestisce mescole molto rigide e ad alto contenuto di riempitivo senza picchi di coppia eccessivi. Per le mescole LSZH con carica minerale 200 phr, sono generalmente preferiti i rotori tangenziali. I classici design tangenziali a 2 e 4 ali rimangono lo standard negli impianti di cavi di tutto il mondo, con geometrie a 4 ali che offrono un'incorporazione più rapida di riempitivi in ​​polvere.

Rotori ingrananti

I rotori che si ingranano attraversano la zona dell'altro, creando uno spazio tra i rotori molto più stretto e generando sollecitazioni di taglio più elevate. Ciò li rende eccellenti per attività di miscelazione dispersiva, ad esempio la scomposizione degli agglomerati di nero di carbonio nei composti di cavi semiconduttori, dove ottenere una superficie liscia e priva di vuoti sullo strato estruso è essenziale per le prestazioni dei cavi ad alta tensione. Inoltre, i rotori ingranati tendono a funzionare a temperature più basse perché scambiano il materiale tra i rotori in modo più efficiente, migliorando il trasferimento di calore. Tuttavia, sono meno adatti per formulazioni LSZH ad altissimo contenuto di riempitivo a causa delle limitazioni di coppia.

PES (polietilene silicone) e profili rotori specialistici

Per la lavorazione di composti per cavi in silicone, i profili speciali del rotore a basso taglio con giochi maggiori prevengono il degrado meccanico distruttivo della gomma siliconica. Alcuni produttori offrono sistemi di rotori modulari che consentono di riconfigurare un singolo impastatore di gomma tra tipi di rotori al variare del mix di prodotti: un vantaggio operativo significativo negli impianti di cavi che producono più famiglie di composti sulla stessa attrezzatura.

Progettazione del ciclo di miscelazione e parametri di processo per composti di cavi

Il ciclo di miscelazione di un composto per cavi in una impastatrice di gomma non è una semplice operazione "aggiungi tutto e mescola". La sequenza e i tempi di aggiunta degli ingredienti determinano direttamente la qualità della dispersione e la sicurezza contro la bruciatura. Un ciclo ben progettato per un composto isolante EPR di media tensione segue tipicamente questa struttura:

1. Fase 1 – Masticazione del polimero (0–2 min): Vengono caricate le balle EPR o EPDM e il pistone viene abbassato. I rotori funzionano a 30–40 giri al minuto per ammorbidire e scomporre il polimero, riducendo la viscosità iniziale e preparando la matrice ad accettare i riempitivi. La temperatura del batch raggiunge tipicamente gli 80–100°C.
2. Fase 2 – Incorporazione del riempitivo (2–7 minuti): Argilla calcinata, silice e nerofumo (per i gradi semiconduttivi) vengono aggiunti in modo incrementale o tutto in una volta a seconda del volume del riempitivo. La pressione del pistone viene aumentata a 3–5 bar per forzare il riempitivo nel polimero ammorbidito. Durante questa fase la velocità del rotore può aumentare fino a 50–60 giri/min. La temperatura sale a 120–140°C per attrito.
3. Fase 3 – Aggiunta di olio e plastificante (7–9 minuti): Oli paraffinici o naftenici e plastificanti vengono iniettati tramite sistemi di dosaggio liquidi. Ciò riduce la viscosità del composto e distribuisce gli additivi in ​​tutta la matrice polimerica riempitiva.
4. Fase 4 – Sondaggio di raffreddamento (9–11 minuti): La velocità del rotore viene ridotta, il flusso dell'acqua di raffreddamento è massimizzato e la temperatura del batch viene portata al di sotto di 110°C prima dell'aggiunta degli agenti indurenti.
5. Fase 5 – Aggiunta curativa e omogeneizzazione finale (11–14 minuti): Vengono aggiunti e miscelati sistemi di polimerizzazione a base di zolfo o perossido, acceleratori e antiossidanti. Il punto finale è determinato dall'apporto energetico specifico che raggiunge il valore target, in genere 0,12–0,16 kWh/kg per questo tipo di composto. Il lotto viene quindi scaricato nel mulino di scarico o nel trasportatore sottostante.

Questo approccio graduale previene la bruciatura, garantisce una distribuzione uniforme di ogni ingrediente e produce un composto con una viscosità Mooney (ML 1 4 a 100°C) costantemente entro ±3 unità Mooney della specifica: un livello di consistenza da lotto a lotto che la miscelazione in mulino aperto non può raggiungere.

Parametri di controllo qualità misurati dopo la lavorazione con impastatrice di gomma

Ogni lotto che esce dalla impastatrice di gomma deve essere convalidato prima di passare all'estrusione. Il controllo di qualità del composto dei cavi prevede test sia reologici che elettrici.

• Viscosità Mooney (ASTM D1646): Misura il comportamento del flusso composto. Una viscosità fuori specifica provoca instabilità dimensionale dell'estrusione. Finestra delle specifiche tipica: ±5 unità Mooney attorno al valore target.
• Tempo di bruciatura (Ts2, ASTM D2084): Conferma che non si è verificata alcuna vulcanizzazione prematura durante la miscelazione con l'impastatrice. Per i composti EPR, Ts2 deve generalmente superare gli 8 minuti a 135°C per consentire un processo di estrusione sicuro.
• Resistività del volume (IEC 60093): Per i composti isolanti, la resistività del volume deve superare 10¹³ Ω·cm a temperatura ambiente. Per i composti semiconduttori, deve essere compreso nell'intervallo 1–500 Ω·cm. La qualità della dispersione dall'impastatrice è la variabile dominante che controlla questo valore.
• Dispersione del nerofumo (ASTM D2663): La microscopia ottica o la microscopia elettronica a scansione di campioni microtomati valuta la dispersione su una scala da 1 a 5. Per l'isolamento dei cavi di media tensione è generalmente richiesto il grado 4 o migliore (meno del 5% di agglomerati non dispersi superiori a 10 μm).
• Densità e contenuto di riempitivo: Conferma che il riempitivo è stato completamente incorporato durante la miscelazione con l'impastatrice. Una deviazione significativa della densità rispetto alle specifiche indica una miscelazione incompleta o un errore nel caricamento degli ingredienti.
• Resistenza alla trazione e allungamento a rottura (IEC 60811-1): Misurato su placche di prova polimerizzate. Valori di trazione sottodimensionati indicano una scarsa interazione polimero-riempitivo derivante da una dispersione inadeguata dell'impastatore.

Capacità della macchina impastatrice per gomma e selezione della scala per impianti di cavi

Le macchine impastatrici per gomma per la lavorazione dei composti per cavi sono disponibili in un'ampia gamma di capacità, dalle unità da laboratorio da 0,5 litri alle macchine di produzione da 650 litri o più. La scelta della giusta dimensione della macchina richiede il bilanciamento delle dimensioni del lotto, del tempo di ciclo, del tasso di consumo della linea di estrusione a valle e della strategia di gestione dell'inventario.

Un impianto di cavi che utilizza due estrusori da 90 mm per cavo EPR a media tensione con una produzione combinata di 600 kg/ora richiederà circa 10 lotti all'ora da un'impastatrice da 75 litri che produce lotti da 60 kg per ciclo di 6 minuti, o 3 lotti all'ora da un'impastatrice da 200 litri che produce lotti da 130 kg per ciclo di 10 minuti. L'impastatrice più grande di solito vince in termini di efficienza energetica per chilogrammo di miscela, ma l'unità più piccola offre un cambio di ricetta più rapido per gli impianti con un'elevata varietà di prodotti.

Automazione e controllo di processo nei moderni sistemi di impastatura della gomma

L'impastatrice di gomma di oggi è molto lontana dai miscelatori batch controllati manualmente di vent'anni fa. Le linee di impastatura completamente automatizzate per la produzione di composti per cavi integrano diversi livelli di controllo e gestione dei dati che migliorano direttamente la consistenza del composto e riducono gli sprechi.

Sistemi di dosaggio gravimetrico degli ingredienti

Le tramogge di pesatura automatizzate e le pompe di dosaggio dei liquidi alimentano l'impastatrice di gomma con ciascun ingrediente entro ±0,1% del peso target. Ciò elimina la principale fonte di variazione da lotto a lotto nelle operazioni di miscelazione manuale. Per i composti dei cavi in ​​cui il carico del nerofumo deve essere mantenuto a ±0,5 phr per mantenere una resistività di volume costante nello strato semiconduttivo, questa precisione non è facoltativa, ma essenziale.

Controllo del punto finale di miscelazione basato sull'energia

Invece di far funzionare ogni lotto per un tempo fisso, i moderni sistemi di controllo dell’impastatrice calcolano l’energia specifica cumulativa (kWh/kg) in tempo reale e scaricano il lotto quando viene raggiunta l’energia target, indipendentemente dal fatto che ciò richieda 10 minuti o 14 minuti in un dato giorno. Questo approccio compensa automaticamente la temperatura ambiente, le variazioni di viscosità delle materie prime e l'usura del rotore, offrendo una dispersione più coerente rispetto al solo controllo basato sul tempo. Studi in contesti industriali hanno dimostrato che il controllo degli endpoint energetici riduce la diffusione della viscosità Mooney del 30-50% rispetto ai cicli di miscelazione a tempo fisso.

Gestione e tracciabilità delle ricette

I sistemi SCADA o MES integrati memorizzano centinaia di ricette di composti e registrano tutti i parametri di processo (profili di temperatura, velocità del rotore, input di energia, temperatura di scarico, peso del lotto) per ogni lotto prodotto. Questa tracciabilità dei lotti è obbligatoria per i produttori di cavi che forniscono cavi elettrici di tipo utility, dove i laboratori di prova richiedono una documentazione completa del processo insieme ai rapporti sui test dei cavi finiti.

Integrazione dell'aspirazione di polveri e fumi

Il nerofumo, l'MDH, l'ATH e la polvere di silice presentano gravi rischi per la salute sul lavoro e di esplosione. Le installazioni di impastatrici di gomma per la lavorazione di composti di cavi integrano l'aspirazione con aspirazione ram-top, la raccolta delle polveri a livello di tramoggia e sistemi di ventilazione della camera per mantenere la qualità dell'aria sul posto di lavoro entro i limiti di esposizione consentiti. Si tratta di un'area in cui la natura chiusa dell'impastatrice offre già un vantaggio rispetto alla miscelazione con mulino aperto dal punto di vista del contenimento della polvere.

Problemi comuni di lavorazione nella miscelazione di impastatrici per cavi e come risolverli

Anche con attrezzature ben mantenute e controlli automatizzati, la lavorazione dei composti per cavi con impastatrice di gomma incontra problemi ricorrenti. Comprendere le cause profonde consente agli ingegneri di processo di affrontarle in modo sistematico.

Bruciature durante la miscelazione

La vulcanizzazione prematura all'interno dell'impastatrice è il difetto di miscelazione più costoso: è necessario scartare un intero lotto di composto e pulire la camera, con perdita sia di materiale che di tempo di produzione. La bruciatura molto spesso deriva da un'aggiunta ritardata del prodotto curativo (curativi aggiunti mentre il composto è troppo caldo), da un guasto del sistema di raffreddamento o da un'eccessiva velocità del rotore durante la fase di incorporazione del prodotto curativo. Prevenzione: applicare un rigoroso controllo della temperatura (scaricare la temperatura del masterbatch al di sotto di 100°C prima dell'aggiunta curativa), verificare la temperatura dell'acqua di raffreddamento e la portata all'inizio del turno e verificare trimestralmente la calibrazione del sensore di temperatura dell'impastatrice di gomma.

Scarsa dispersione del nerofumo nei composti semiconduttivi

Gli strati del cavo semiconduttivo devono avere nerofumo liscio e ben disperso per prevenire la concentrazione di stress elettrico sullo schermo del conduttore o sull'interfaccia dello schermo isolante, che causa guasti prematuri del cavo in condizioni di alta tensione. Una scarsa dispersione nell'impastatrice deriva da un apporto energetico insufficiente, da un fattore di riempimento errato o dall'uso di un tipo di nerofumo con struttura eccessivamente alta (alto assorbimento DBP). Le soluzioni includono l’aumento dell’apporto energetico specifico, la verifica che il fattore di riempimento sia compreso tra 0,65 e 0,75 e la valutazione di un grado di nero di carbonio a struttura inferiore se la dispersione rimane inadeguata.

Viscosità del lotto incoerente

La variazione della viscosità Mooney da lotto a lotto superiore a ±5 unità provoca instabilità dell'estrusione: variazione dimensionale nell'isolamento del cavo, difetti superficiali a pelle di squalo o oscillazioni della pressione dello stampo. Le cause principali includono la variazione della viscosità della materia prima (i numeri Mooney della gomma naturale e dell'EPDM variano tra i lotti delle balle), l'assorbimento incompleto dell'olio o l'usura del rotore che aumenta il gioco effettivo nel tempo. Affrontare il problema restringendo i limiti di ispezione in entrata delle materie prime, verificando la calibrazione della pompa di dosaggio dell'olio e programmando la misurazione dell'usura del rotore dell'impastatrice in gomma ogni 3.000 ore di funzionamento.

Agglomerati di riempitivo che sopravvivono alla miscelazione nei composti LSZH

Con il riempitivo minerale da 200 phr, le particelle ATH o MDH possono formare agglomerati coesivi che resistono alla dispersione, in particolare se il riempitivo ha assorbito umidità. Il pre-essiccamento di ATH o MDH a 80°C per 4–8 ore prima del caricamento dell'impastatrice riduce la formazione di agglomerati e può migliorare la resistività volumetrica del composto LSZH finito di un ordine di grandezza. In alternativa, l’aumento della pressione del pistone durante l’incorporazione del riempitivo, da 3 bar a 5–6 bar, aumenta lo stress di taglio e compressione sugli agglomerati e accelera la dispersione.

Efficienza energetica e considerazioni ambientali nelle operazioni di impastatura della gomma

Le impastatrici per gomma sono apparecchiature ad alta intensità energetica. Una impastatrice da 250 litri con un motore principale da 500 kW può consumare 0,12–0,20 kWh di energia elettrica per chilogrammo di composto prodotto, a seconda della viscosità del composto e del tempo di ciclo. Per un impianto composto da cavi che produce 5.000 tonnellate all’anno, ciò si traduce in da 600.000 a 1.000.000 di kWh all’anno: un costo energetico e un’impronta di carbonio significativi.

Diverse strategie riducono il consumo energetico dell’impastatrice senza compromettere la qualità della mescola:

• Motori con azionamento a velocità variabile (VSD): Sostituisci gli azionamenti principali a velocità fissa con sistemi VSD che consentono alla velocità del rotore di seguire con precisione la curva del processo. I retrofit VSD in genere riducono il consumo elettrico dell'impastatrice del 15–25%.
• Fattore di riempimento ottimizzato: Il funzionamento al di sotto del fattore di riempimento di 0,60 spreca energia perché il materiale scivola attorno ai rotori senza generare un taglio produttivo. L'ottimizzazione del peso del lotto nell'intervallo 0,70–0,75 riduce l'energia per chilogrammo miscelato del 10–15%.
• Recupero del calore dall'acqua di raffreddamento: L'acqua di raffreddamento che esce dalla camera dell'impastatrice a 40–60°C trasporta una notevole energia termica che può essere recuperata tramite scambiatori di calore per preriscaldare le aree di stoccaggio degli ingredienti o fornire il riscaldamento degli ambienti nei mesi invernali.
• Eliminazione della rimacinazione non necessaria dei masterbatch: Alcuni processi di compositi per cavi includono una fase separata di rimacinazione a mulino aperto dopo l'impastatrice. Progettare cicli di miscelazione per eliminare questo passaggio, raggiungendo la dispersione target solo nell'impastatrice, elimina sia il consumo di energia che il costo della manodopera.

Dal punto di vista delle emissioni, i composti dei cavi contenenti ritardanti di fiamma alogeni rilasciano fumi durante la miscelazione ad alta temperatura. La lavorazione dei composti LSZH non presenta questo problema e la crescita dei cavi LSZH nei progetti infrastrutturali in tutto il mondo sta gradualmente riducendo i volumi di composti alogenati lavorati mediante impastatrici di gomma a livello globale.

Requisiti di manutenzione per le macchine impastatrici per gomma nel servizio composto da cavi

La lavorazione dei composti per cavi è particolarmente impegnativa per i componenti meccanici degli impastatori di gomma a causa della natura abrasiva dei riempitivi minerali, delle elevate pressioni di riempimento richieste e dei programmi operativi continui tipici della produzione di cavi. Un programma di manutenzione strutturato è essenziale per prevenire tempi di fermo macchina non pianificati.

• Misurazione del gioco della punta del rotore: Ogni 1.000–1.500 ore di funzionamento, o ogni volta che la qualità della dispersione inizia a diminuire, misurare il gioco tra le punte del rotore e la parete della camera. Il nuovo gioco tipico è 1–3 mm; un gioco superiore a 6–8 mm indica l'usura del rotore che richiede la ricostruzione o la sostituzione. I rotori usurati riducono l'intensità del taglio e degradano la qualità della dispersione in modo prevedibile.
• Ispezione della guarnizione del pistone: Le guarnizioni del pistone impediscono al composto di fuoriuscire dalla camera di miscelazione sotto la pressione del pistone. Il guasto della guarnizione provoca la contaminazione del composto del sistema idraulico e potenziali rischi per la sicurezza. Ispezionare le guarnizioni ogni 500 ore; sostituire in base a un programma basato sul tempo ogni 2.000–3.000 ore, indipendentemente dalle condizioni apparenti.
• Pulizia del circuito frigorifero: Le incrostazioni minerali e le incrostazioni biologiche nei circuiti dell'acqua di raffreddamento riducono l'efficienza del trasferimento di calore, provocando un aumento della temperatura del batch. Lavare e decalcificare i circuiti di raffreddamento ogni 6 mesi e trattare continuamente l'acqua di raffreddamento con biocida e inibitore di calcare.
• Guarnizione della porta di scarico e meccanismo di bloccaggio: Lo sportello sul fondo della camera di miscelazione deve essere completamente sigillato durante la miscelazione per mantenere la pressione del pistone ed evitare perdite di composto. Ispezionare i perni di bloccaggio e le guarnizioni ogni 200 ore nel servizio LSZH ad alto riempitivo.
• Analisi dell'olio del cambio: Invia campioni di olio lubrificante del cambio per analisi di laboratorio ogni 1.000 ore. Un numero elevato di particelle di ferro o rame indica l'usura dei cuscinetti o degli ingranaggi e consente l'intervento prima di un guasto catastrofico del cambio, che può mettere fuori servizio una grande impastatrice per 4-8 settimane durante l'approvvigionamento dei componenti.

Gli impianti di produzione di composti per cavi in genere prevedono annualmente il 3-5% del prezzo di acquisto dell'impastatrice di gomma per la manutenzione programmata , la maggior parte dei quali sono attribuibili al rinnovamento del rotore (superfici soggette a usura con rivestimento duro con carburo di tungsteno o rivestimenti simili) e alla sostituzione delle guarnizioni.

Confronto tra l'impastatore di gomma e tecnologie di miscelazione alternative per composti di cavi

I produttori di composti per cavi valutano occasionalmente alternative alla macchina impastatrice per gomma. Comprendere dove le alternative hanno successo e dove falliscono chiarisce perché l’impastatrice rimane dominante in questa applicazione.

La conclusione pratica di questo confronto: nella produzione di compositi per cavi, l'impastatrice di gomma è combinata con la laminazione a valle aperta per l'80-90% degli scenari di produzione. L'impastatrice fornisce una dispersione superiore; il mulino aperto fornisce la forma della sfoglia richiesta dai sistemi di alimentazione dell'estrusore. Si tratta di tecnologie complementari, non concorrenti.

Tendenze che modellano l'uso dell'impastatrice di gomma nella lavorazione di composti per cavi

Numerose tendenze a livello di settore stanno influenzando il modo in cui i produttori di cavi specificano, utilizzano e ottimizzano le apparecchiature per impastare la gomma oggi e nel prossimo futuro.

Crescita della domanda di cavi LSZH

Le normative in materia di edilizia e costruzione in Europa, Medio Oriente e Asia-Pacifico stanno progressivamente imponendo cavi LSZH nelle infrastrutture pubbliche. Il mercato globale dei cavi LSZH si sta espandendo a tassi del 7-10% annuo in alcune regioni. Per i produttori di impastatrici per gomma, ciò significa una crescente domanda di macchine a coppia elevata in grado di lavorare composti di riempitivo minerale da 200 phr: un'applicazione tecnicamente impegnativa che privilegia apparecchiature premium progettate appositamente rispetto ad alternative a basso costo.

Composti per cavi per veicoli elettrici

I cavi di ricarica per veicoli elettrici e i cavi di cablaggio per veicoli ad alta tensione richiedono composti che combinino elevata flessibilità (per piegature ripetute), resistenza al calore (125°C o superiore) e resistenza chimica ai fluidi automobilistici. Questo mercato è servito da composti di gomma siliconica e poliolefine reticolate lavorati su impastatrici di gomma. Poiché la produzione di veicoli elettrici si espande a livello globale, la domanda composita di questi cavi specializzati sta crescendo rapidamente, mettendo in servizio ulteriore capacità di impastatrici.

Ottimizzazione dei processi digitali e mixaggio assistito dall'intelligenza artificiale

Alcune strutture lungimiranti per la produzione di composti per cavi stanno implementando modelli di apprendimento automatico che prevedono la viscosità Mooney del lotto in tempo reale dalla coppia dell'impastatore e dai dati di temperatura, consentendo al sistema di controllo di regolare la velocità del rotore o estendere il ciclo di miscelazione prima dello scarico, anziché scoprire una viscosità fuori specifica durante i test post-lotto. I primi ad adottare questi sistemi segnalano miglioramenti della resa del primo passaggio di 2-4 punti percentuali e riduzioni del tasso di scarto del composto del 30-40%.

Pressione sulla sostenibilità sulla formulazione dei composti

La crescente pressione per eliminare le sostanze soggette a restrizioni – alcuni plastificanti, stabilizzanti a base di piombo nel PVC, ritardanti di fiamma alogenati – sta guidando la riformulazione dei composti dei cavi. Le nuove formulazioni spesso si comportano diversamente nell'impastatrice di gomma rispetto ai composti che sostituiscono: maggiore viscosità del fuso, diverse interazioni riempitivo-polimero, cicli di miscelazione più lunghi. Gli sviluppatori di composti per cavi devono riconvalidare i cicli di miscelazione degli impastatori ogni volta che le formulazioni cambiano, aumentando il carico di lavoro dell'ingegneria di processo ma creando anche opportunità per ottimizzare contemporaneamente il consumo di energia e il tempo del ciclo batch.
